160t-4000 4-محور Cnc الهيدروليكية الانحناء آلة الصحافة الفرامل

وصف المنتجات

Press Brake هي آلة ثني CNC جديدة أطلقتها RAYMAX في عام 2020 ، وهي مناسبة للمصنعين بدقة عالية ومتطلبات أداء التكلفة. إن آلة الانحناء CNC ذات 4 محاور هي أكثر نماذجنا شيوعًا من حيث الحجم وعمود عمل حقيقي ، وهي مصنوعة من أجزاء عالية الجودة وتوفر موثوقية كبيرة. تضمن تقنية التزامن Y1 & Y2 سرعات عالية في الاقتراب والانحناء والعودة. يمكن تخصيص قدرة طول الانحناء ونطاق الضغط لتلبية متطلبات الإنتاج المختلفة.

أداء مستقر ودائم لجسم الآلة

1 ، آلة لحام الإطار المتكامل.

2 ، إطار الآلة الذي شكله مركز التصنيع باستخدام الحاسب الآلي ثلاثي الأبعاد في عملية واحدة ، مما يضمن التوازي والعمودي لكل سطح تصاعد.

3 ، تصفيح الإجهاد الداخلي عن طريق تلطيف انفجار النار لإزالة الصدأ والعلاج المضاد للصدأ.

4 ، أطلق عليه الرصاص لإزالة الصدأ والعلاج المضاد للصدأ.

التصميم العلمي

1 ، حركة متزامنة لمحور Y1 و Y2 يتم التحكم فيها بواسطة أسطوانة مستقلة.

2 ، إمكانية إضافة خيارات وترقيات على التكوين ، في مرحلة لاحقة.

صديق للبيئة

ضوضاء منخفضة أثناء الانتظار والخفض السريع (أقل من 25 ديسيبل) ، الضغط والعودة ، لأن الضغط في النظام الهيدروليكي هو التحكم في الحلقة المغلقة للمحرك الرئيسي المؤازر. استهلاك الطاقة أقل من الماكينة العامة بنسبة 60٪ باستخدام محرك سيرفو.

المعايير الفنية

لمزيد من طرازات الماكينات ، يرجى الاتصال بنا ، وسوف نقوم بالرد عليك في أسرع وقت ممكن!
نموذج	المسافة البولنديين (مم)	عمق الحلق (مم)	السكتة الدماغية المنزلق (مم)	اقصى ارتفاع (مم)	قوة (كيلوواط)	وزن (كلغ)	demension (مم)
63 طن / 2500	1900	250	100	320	5.5	4000	2500 × 1300 × 2210
63 طنًا / 3200	2560	250	100	320	5.5	4800	3200 × 1300 × 2210
80 طن / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80 طن / 3200	2560	320	100	350	7.5	6000	3200 × 1500 × 2300
80 طن / 4000	3200	320	100	350	7.5	7000	4000 × 1500 × 2400
100 طن / 2500	1990	320	120	350	7.5	6000	2500 × 1600 × 2400
100 طن / 3200	2600	320	120	400	7.5	6800	3200 × 1600 × 2600
100 طن / 4000	3200	320	120	400	7.5	8000	4000 × 1600 × 2600
125 طن / 3200	2600	320	120	400	7.5	7000	3200 × 1600 × 2600
125 طن / 4000	3200	320	120	400	7.5	8500	4000 × 1600 × 2600
160 طن / 3200	2580	320	120	460	11	10000	3200 × 1700 × 2700
160 طن / 4000	2900	320	160	460	11	11000	4000 × 1700 × 2800

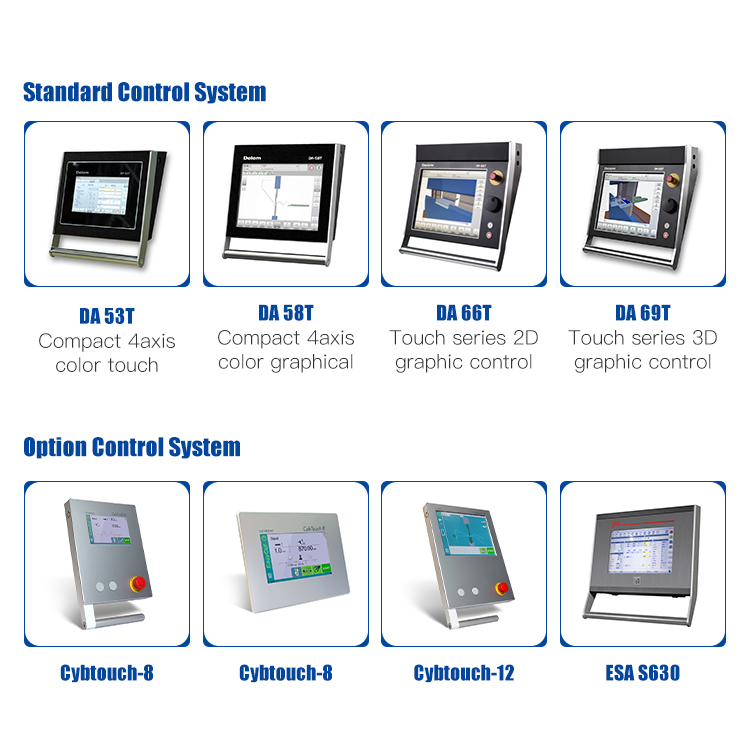

نظام التحكم

يمكن تجهيز ماكينة الثني Amuda CNC بأنظمة تحكم مختلفة. يوفر نظام القياس الخلفي عالي الكفاءة لعملائنا حلول أتمتة مختلفة.

عرض الجهاز

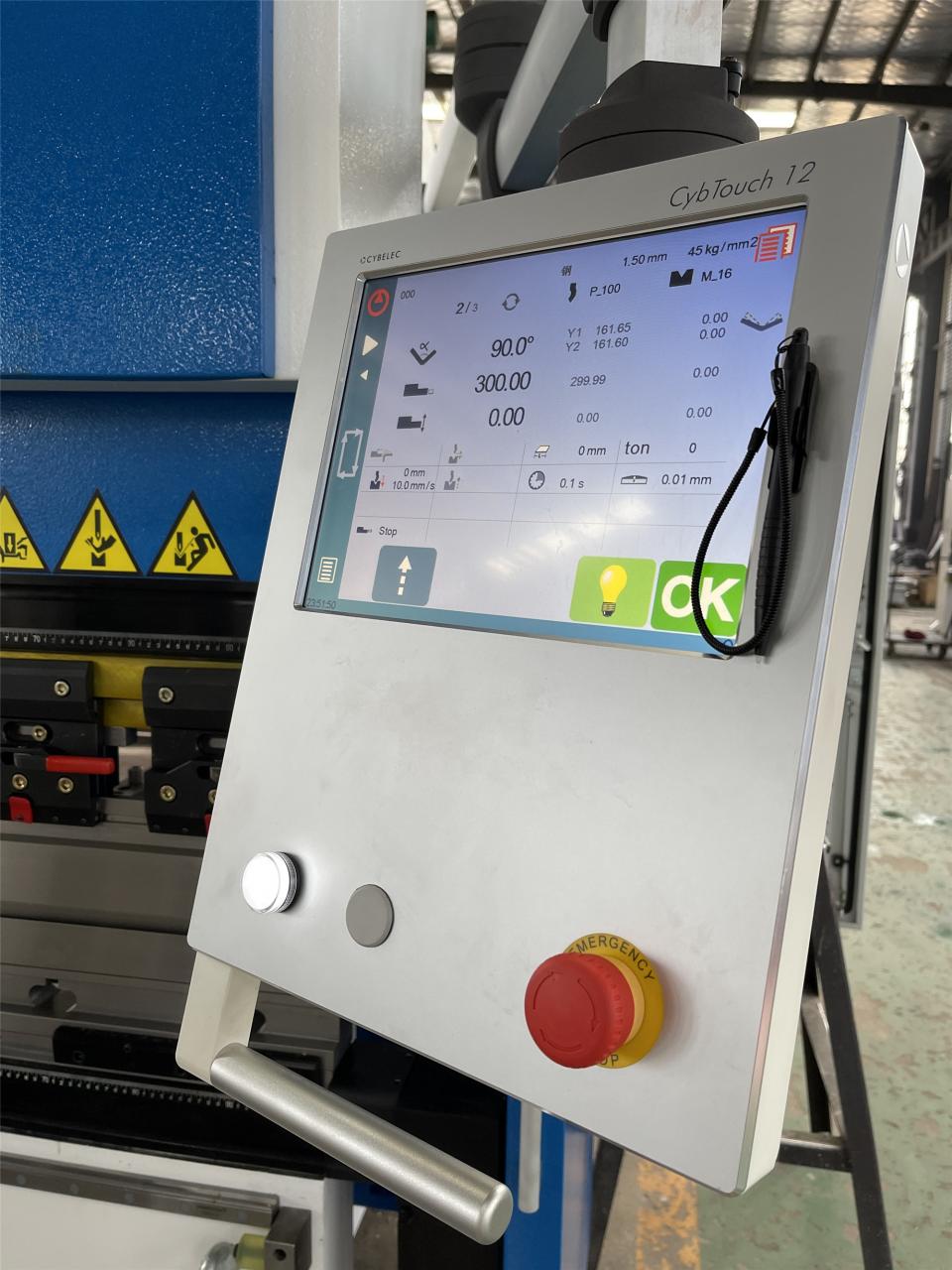

نظام تحكم Cybtouch-12

1. ضوابط 4 محاور.

2. تسلسل الانحناء التلقائي (خيار).

3. بيند حساب بدل.

4. الضغط - حساب التتويج.

5. أدوات معيارية لكل جزء أو ثني.

6. زاوية وتصحيح قياس الظهر.

7. الصيانة عن بعد عبر الاتصال اللاسلكي بجهاز الكمبيوتر أو الكمبيوتر المحمول.

8. منفذ USB لعصا الذاكرة لنقل البيانات / النسخ الاحتياطي.

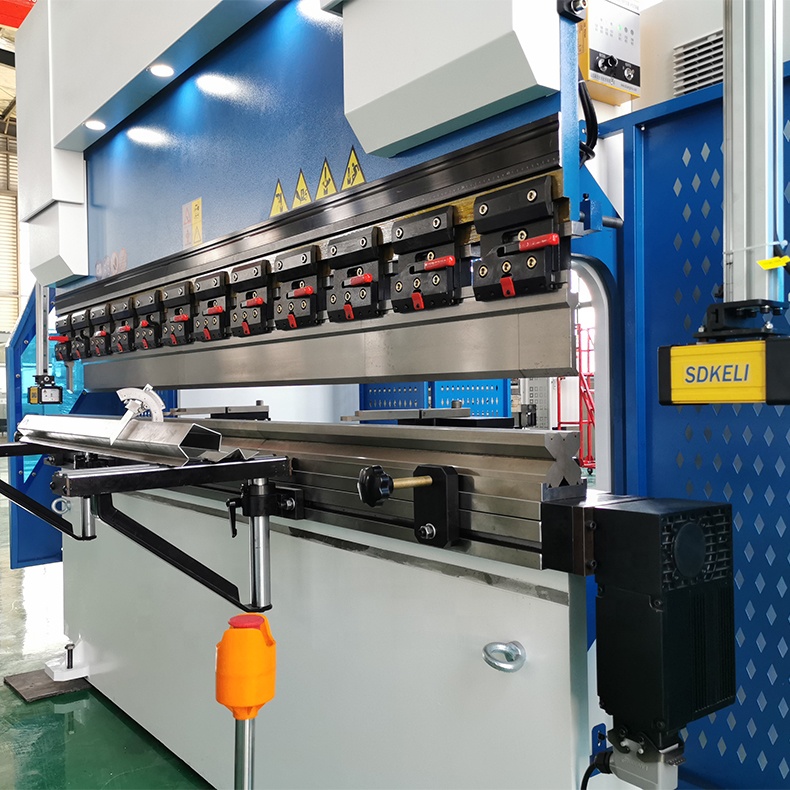

طاولة عمل عالية الكفاءة

1 ، يمكنك استخدام طول الانحناء بالكامل حيث لا توجد خطوط تداخل.

2 ، قالب مخصص باستخدام الحاسب الآلي

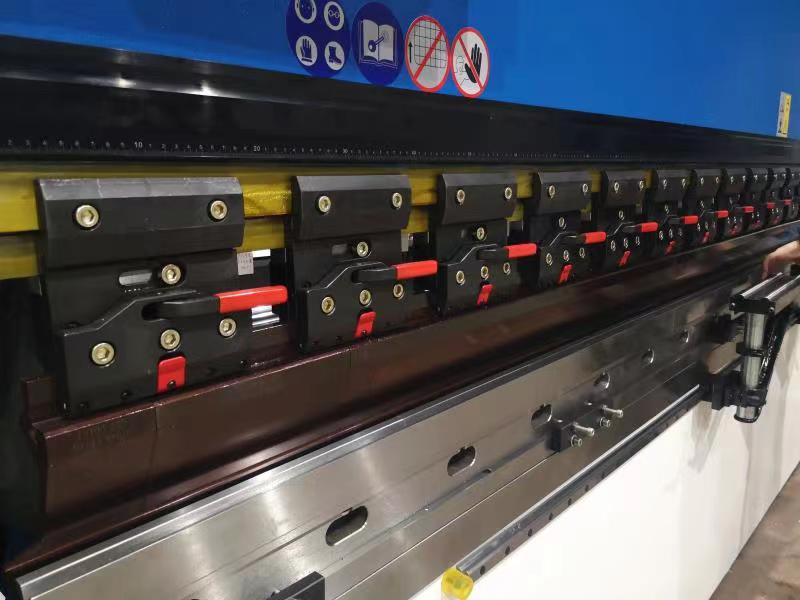

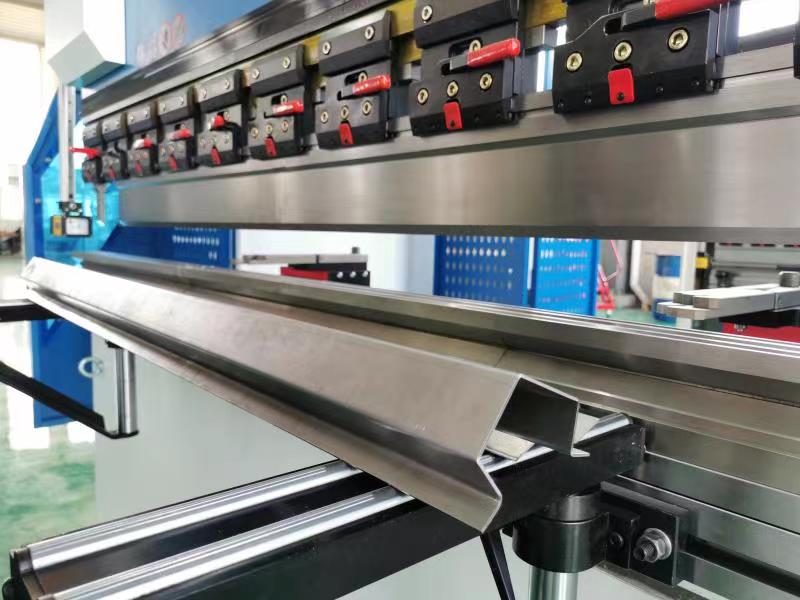

3 ، مقطع سريع: تغييرات سريعة في الأداة بفضل الإعداد الرأسي لتقليل أوقات الإعداد.

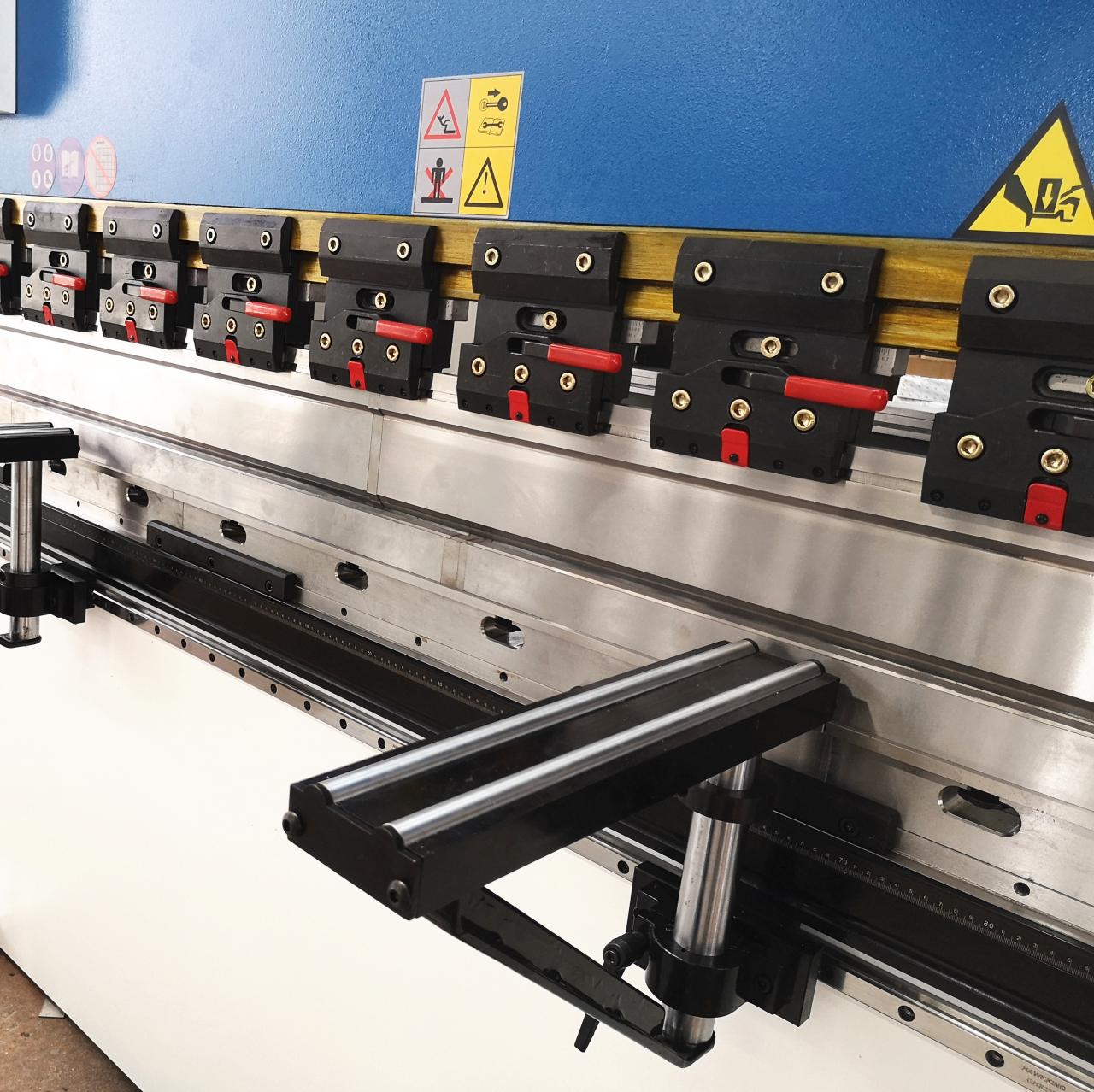

4 ، دعم الأذرع: تعمل أقواس الدعم المريحة وإضاءة منطقة العمل على زيادة سهولة التشغيل.

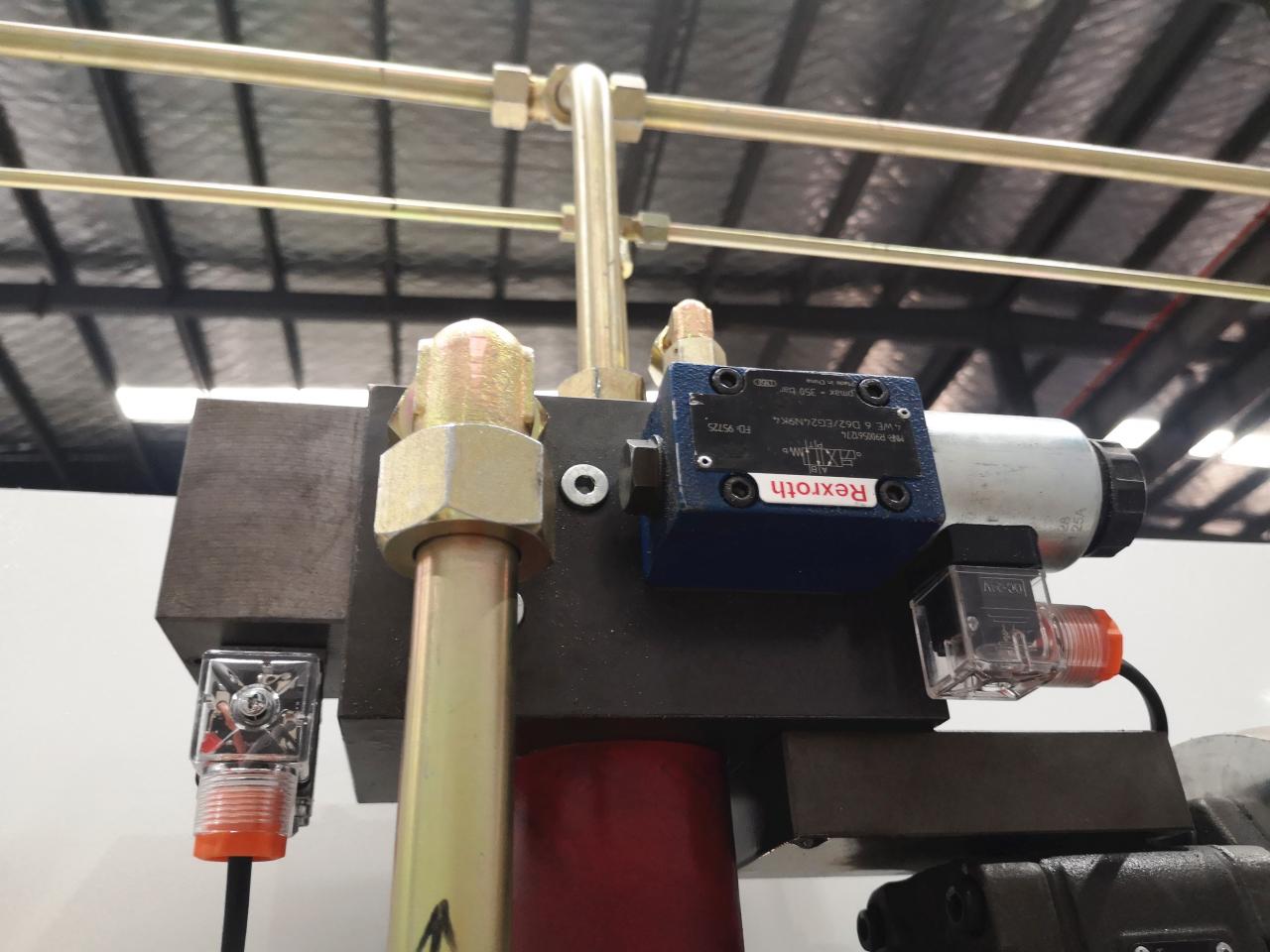

5. صمام هيدروليكي (ريكسروث من ألمانيا)

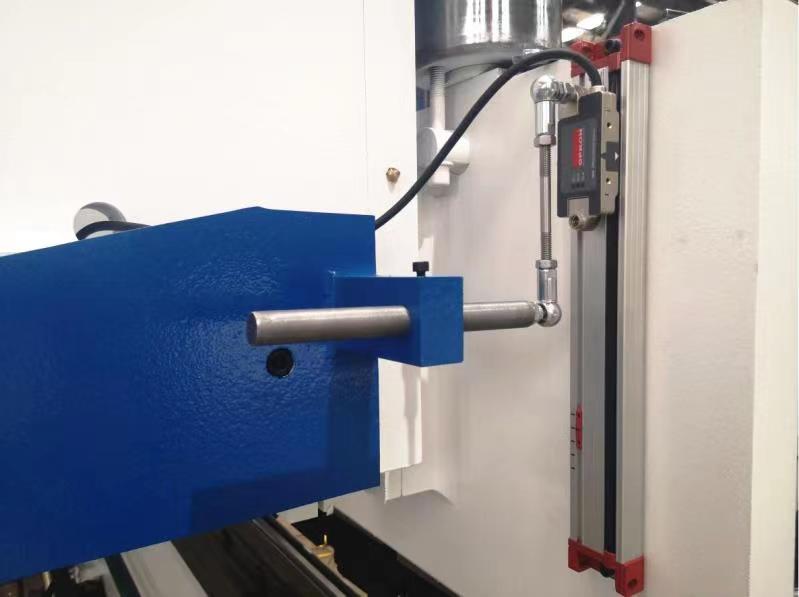

6 ، GIVI Grating المسطرة (من إيطاليا): دقة السفر في تحديد المواقع

7 ، نظام التتويج الأوتوماتيكي: لإعطاء زاوية ثني أكثر دقة

8 ، مقياس خلفي آمن عالي الكفاءة وقوي بالليزر

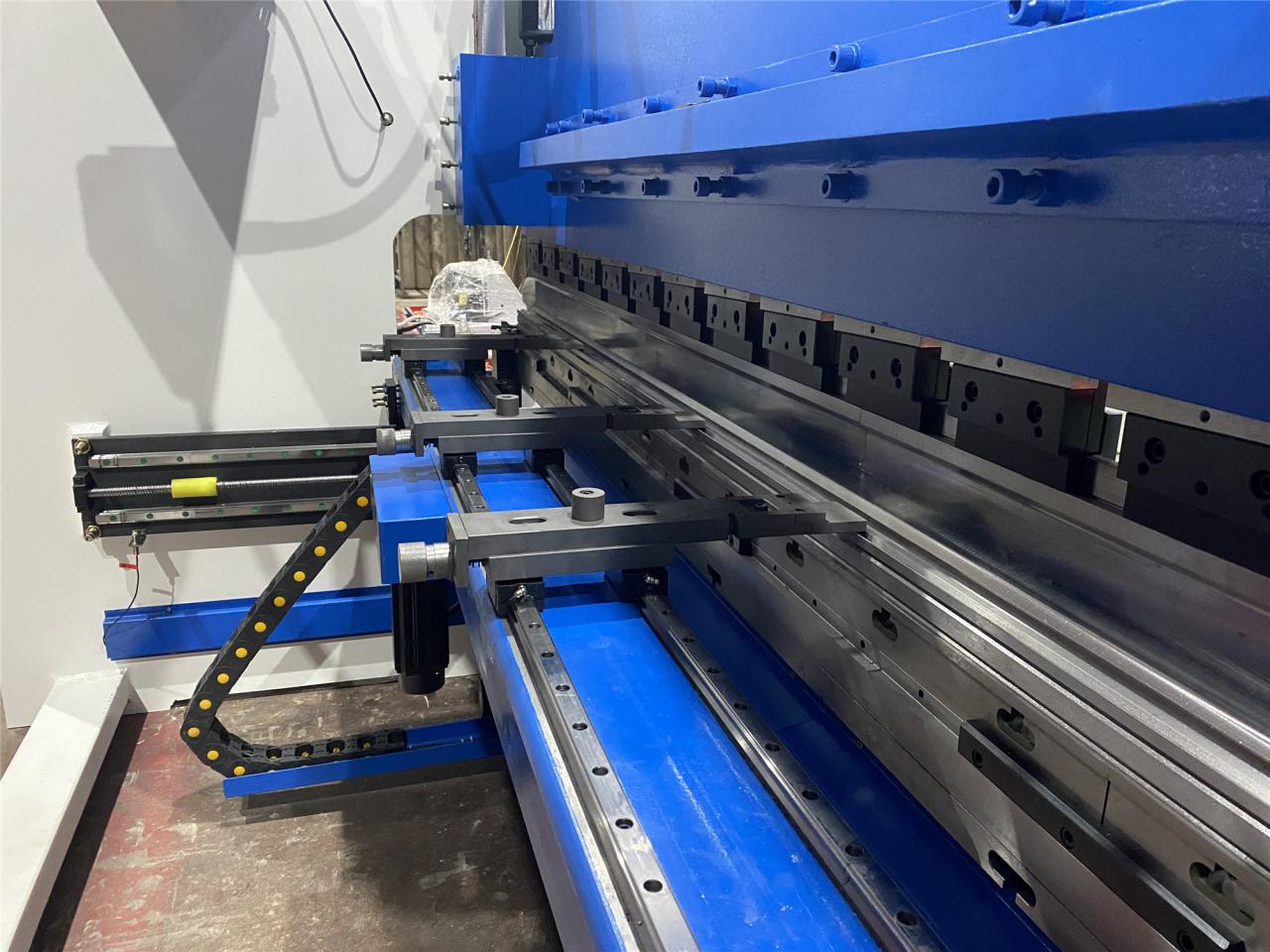

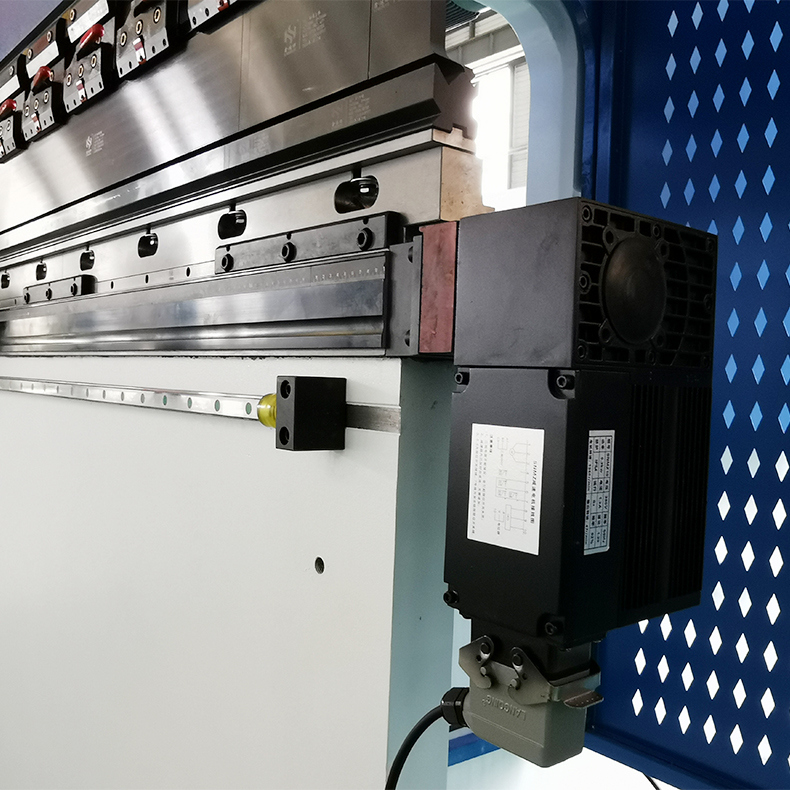

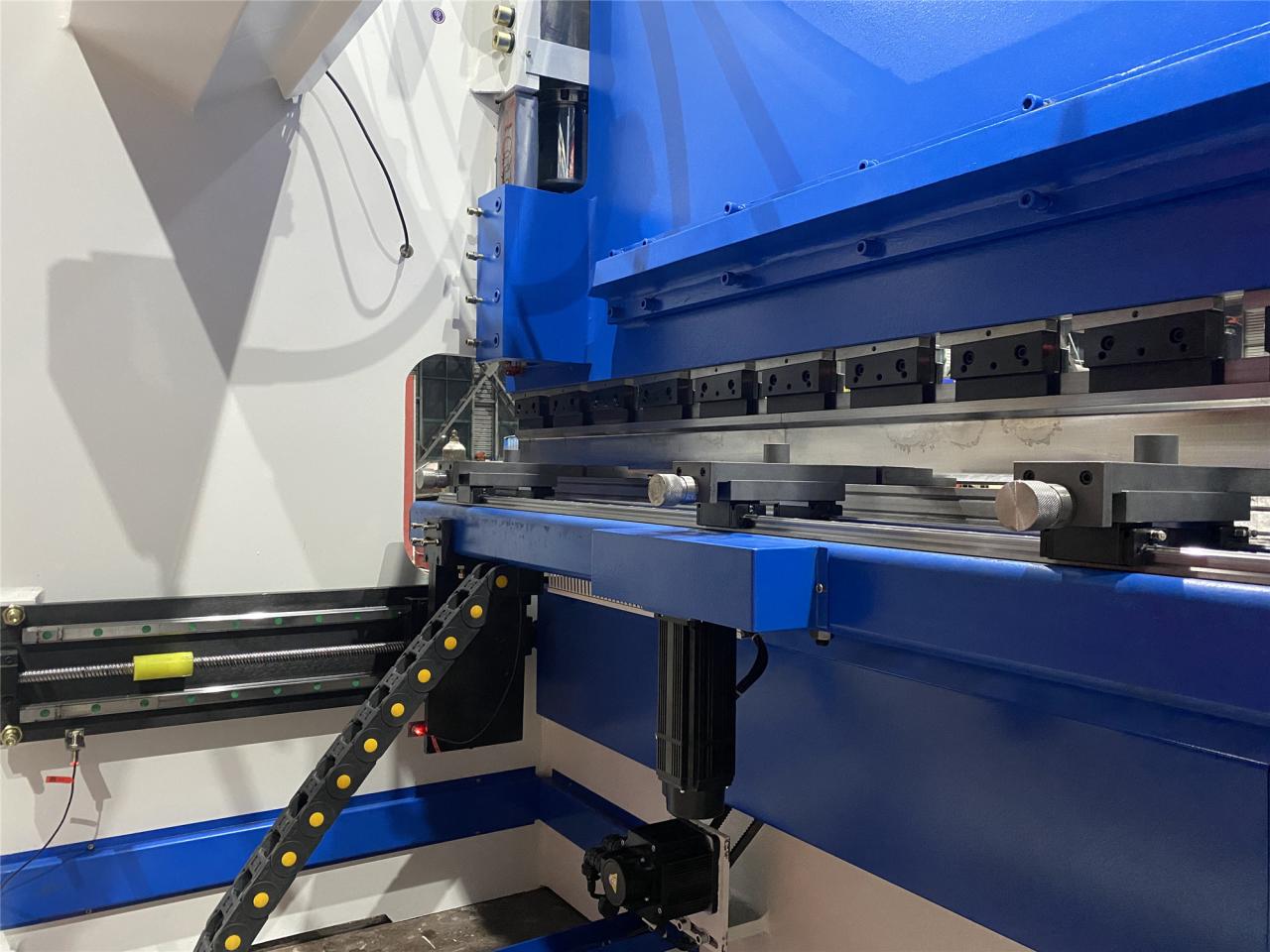

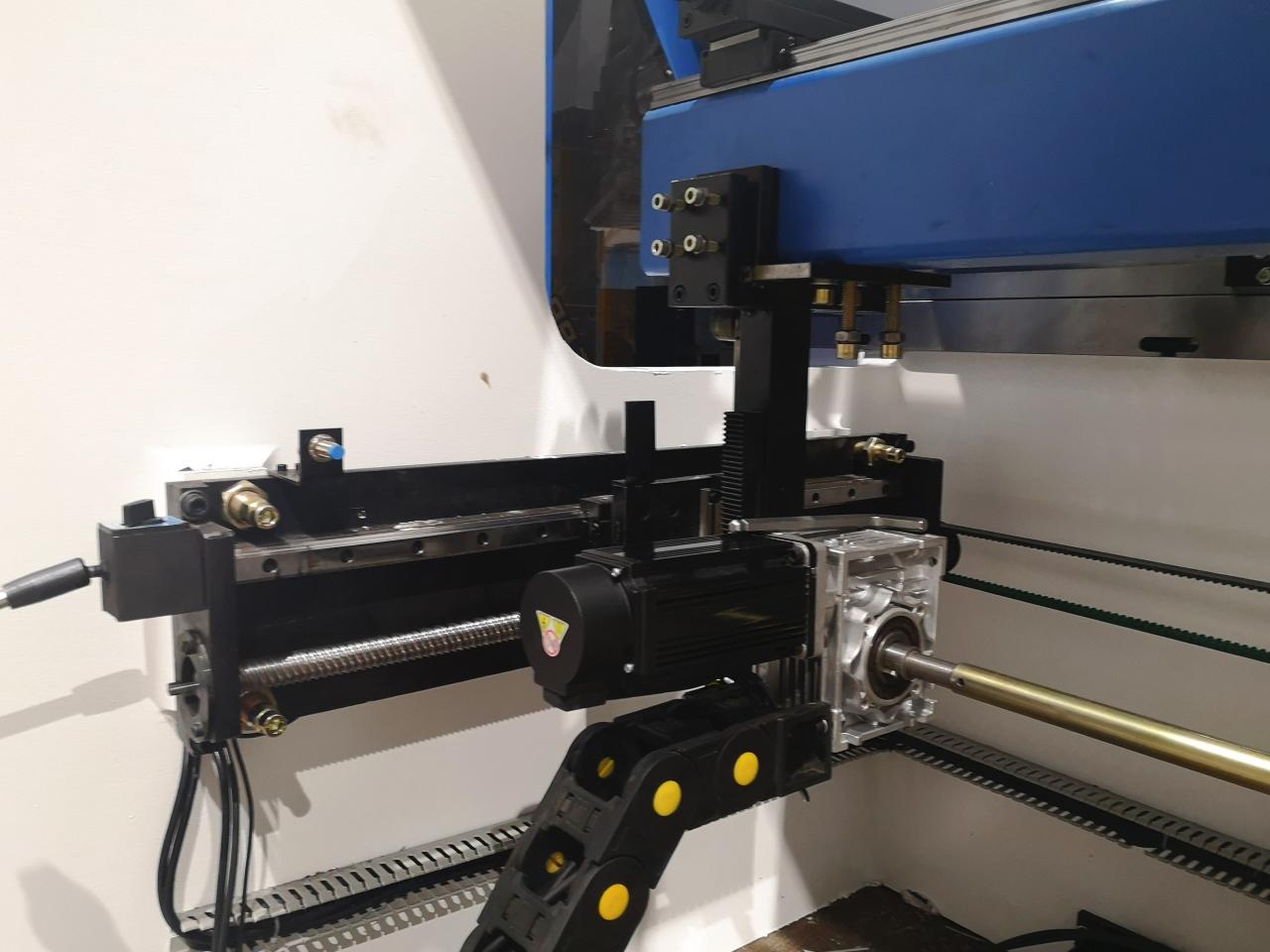

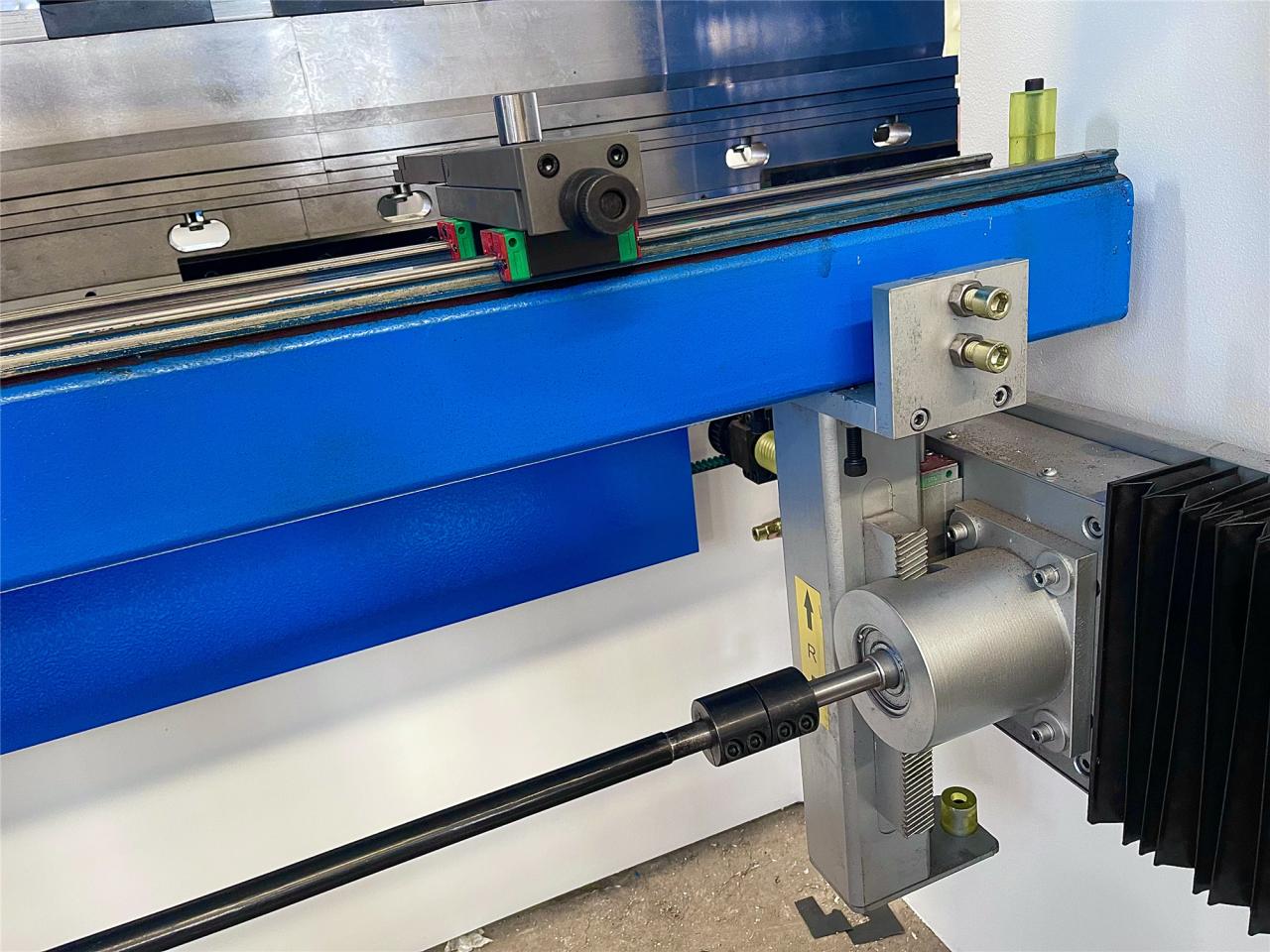

1 ، المقياس الخلفي لمحرك سيرفو: نظام قياس خلفي لمحرك سيرفو لزيادة السرعة وتوفير الطاقة.

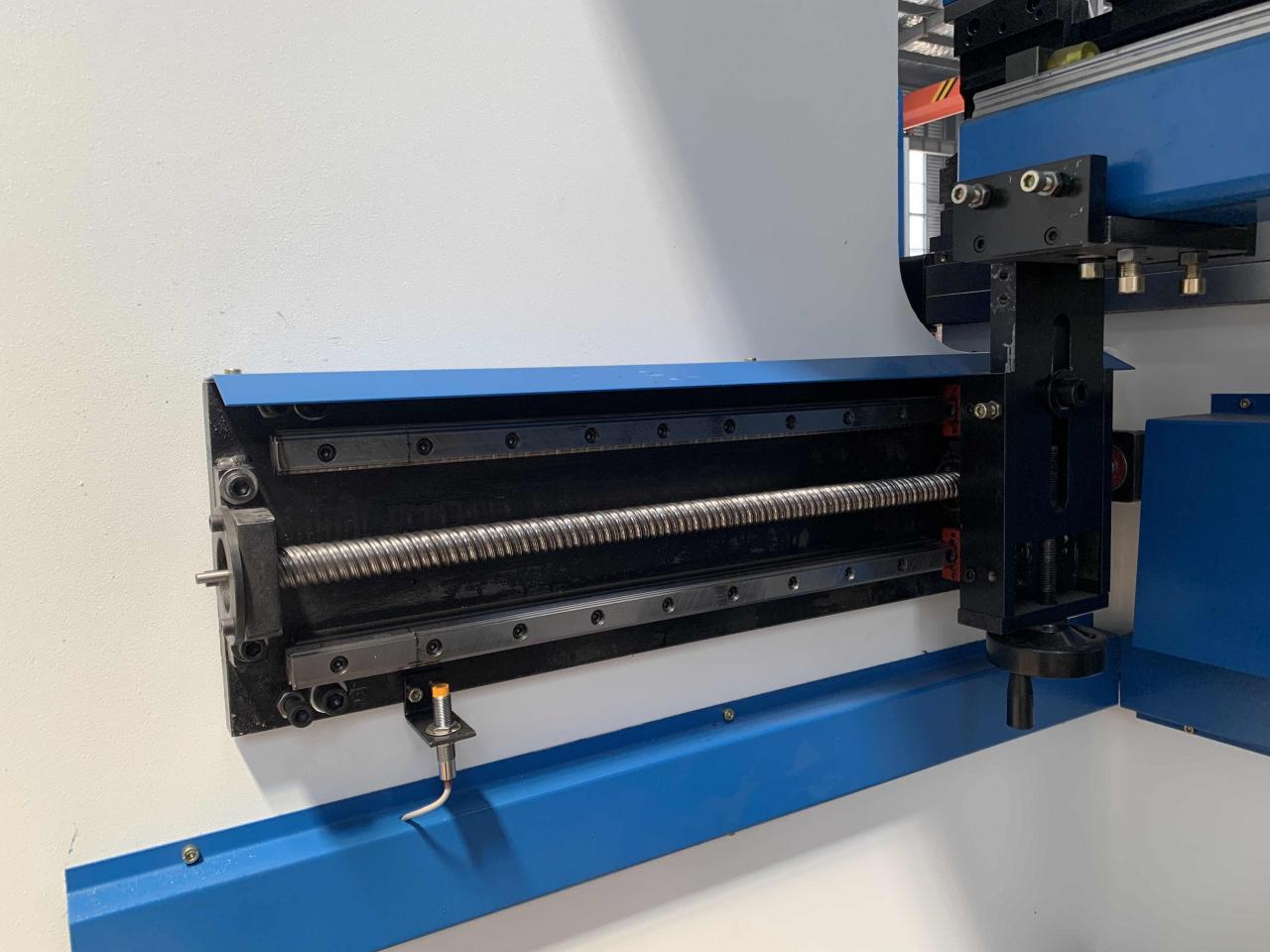

2 ، الكرة اللولبية والموجه الخطي مقاييس خلفية ديناميكية ومحور عالي السرعة بفضل اللولب الكروي والموجه الخطي.

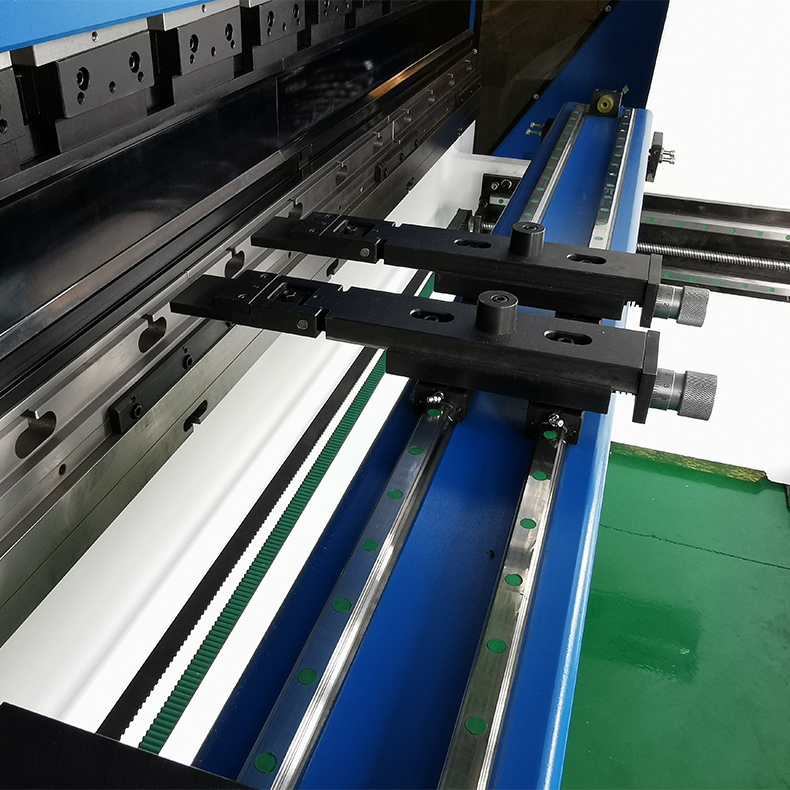

3 ، أدلة خطية مزدوجة وحزمة دعم متكاملة لتحسين دقة حركة الإصبع.



تصادق العلامة التجارية الدولية

التكوين الرئيسي

المحرك الرئيسي	سيمنز ، ألمانيا
الكهرباء	شنايدر ، فرنسا
صمام هيدروليكي	ريكسروث ، ألمانيا
مضخة وقود	صني ، الولايات المتحدة الأمريكية
ختم	EMB ، ألمانيا
مراقب	DELEM DA66T
التبديل القدم	سانيوان هونغ كونغ
اسطوانة	جيننج تايفنغ ، شاندونغ
الكرة اللولبية والموجه الخطي	HIWIN ، تايوان
سائق مؤازر	دلتا ، تايوان
صريف الحاكم	جيفي ، إيطاليا

السلامة والموثوقية

جميع المكونات معتمدة وفقًا للمعايير الأوروبية ، خاصة من ألمانيا والولايات المتحدة وهولندا وإيطاليا وسويسرا. يتم حساب جميع الأجزاء الهيكلية بطريقة العناصر المحددة ويتم استخدام الفولاذ عالي الجودة فقط S275 و S355 JR وهما J2 (N).

حماية طاولة العمل

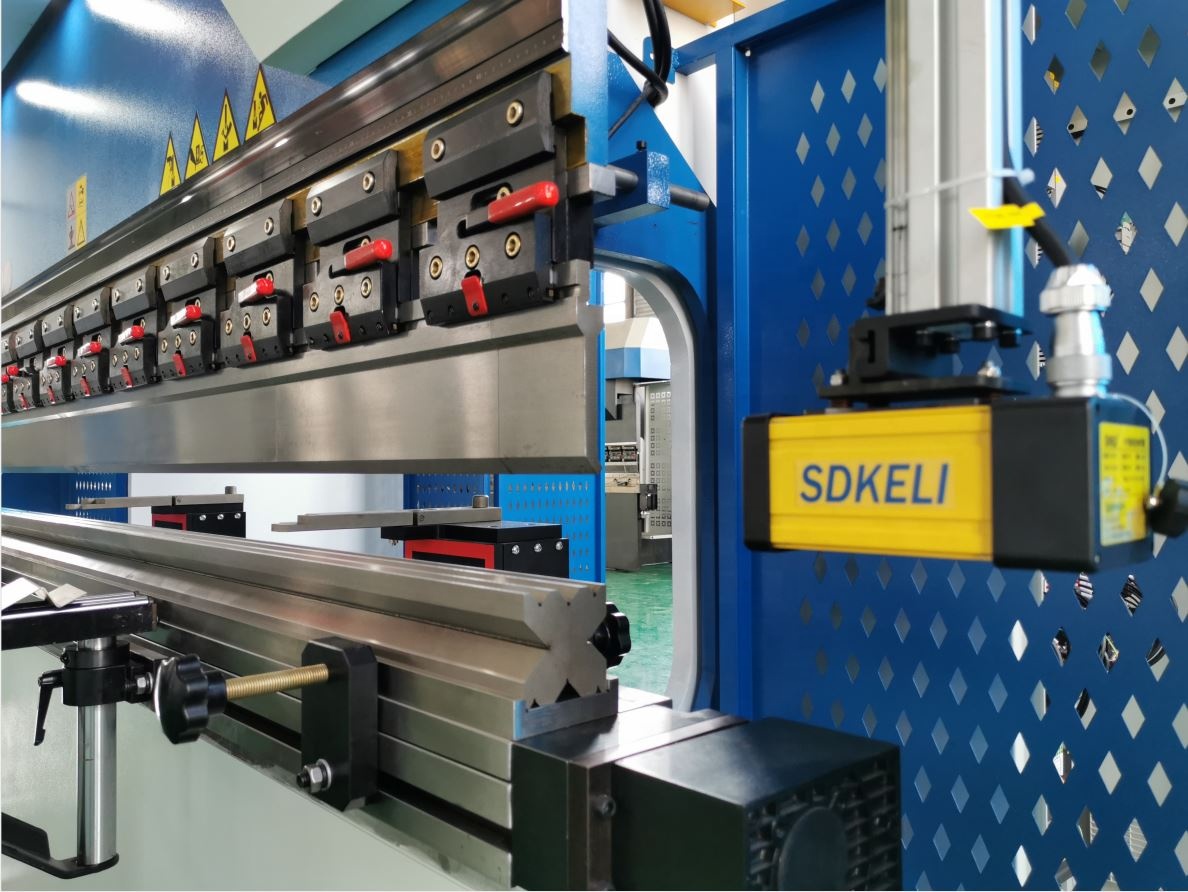

حماية الليزر: تتوقف الشفرة عند اكتشاف عقبة بواسطة الليزر.

ظهر ميكانيكي

حماية ستارة خفيفة أو حماية نقطة أو سياج أمان ، لتحذير الناس من مناطق العمل الخطرة.

جوانب منضدة العمل

سياج أمان لمنع الناس من الدخول بإهمال.

تفاصيل

• شوط المنزلق (مم): 160 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 320 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 4000
• عرض طاولة العمل (مم): 140 مم
• الأبعاد: 4000 × 1700 × 2800 مم
• حالة: جديدة
• مكان المنشأ: انهوى ، الصين
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: بالقطع
• العام: 2022
• الوزن (كجم): 11000
• قوة المحرك (kw): 11 kw
• نقاط البيع الرئيسية: سعر تنافسي
• الضمان: سنتان
• الصناعات المطبقة: الفنادق ، محلات الملابس ، محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، مصنع الأغذية والمشروبات ، المزارع ، المطاعم ، الاستخدام المنزلي ، البيع بالتجزئة ، متجر المواد الغذائية ، محلات الطباعة ، أعمال البناء ، الطاقة والتعدين ، محلات الأطعمة والمشروبات ، شركة إعلانات
• موقع المعرض: كندا ، روسيا
• نوع التسويق: منتج جديد 2022
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: سنتان
• المكونات الأساسية: تحمل ، محرك ، مضخة ، ترس ، PLC ، وعاء ضغط ، محرك
• نظام التحكم: DELEM CT8
• الموديل: 160T-4000
• المكونات الكهربائية: شنايدر من فرنسا
• اللون: حسب الطلب
• الاستعمال: ثني الصفائح المعدنية
• محاور التحكم: 4 1
• إصدار الشهادات: CE ISO SONCAP
• المحرك الرئيسي: سيمنز من ألمانيا
• المهلة الزمنية: 30 يومًا
• خدمة ما بعد البيع المقدمة: قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب
